JHY1-9 接線端子
JHY1-9A接線端子適用與交流50HZ（或60HZ）額定電壓660V或直流電壓440V的電路中作為1.0MM2銅導線的連接之用，其性能符合GB/T14048。1-2000《低壓開關設備和控制設備總則》也符合IEC947-7-1：2000的標準要
訂購熱線：170-4888-0001
產品詳情
JHY1-9A接線端子適用與交流50HZ（或60HZ）額定電壓660V或直流電壓440V的電路中作為1.0MM2銅導線的連接之用，其性能符合GB/T14048。1-2000《低壓開關設備和控制設備總則》也符合IEC947-7-1：2000的標準要求。
產品絕緣材料采用PC料，其阻燃性能達到UL94-VO級，CTI≥600V。可在+120℃～40℃環境溫度范圍內可靠工作。

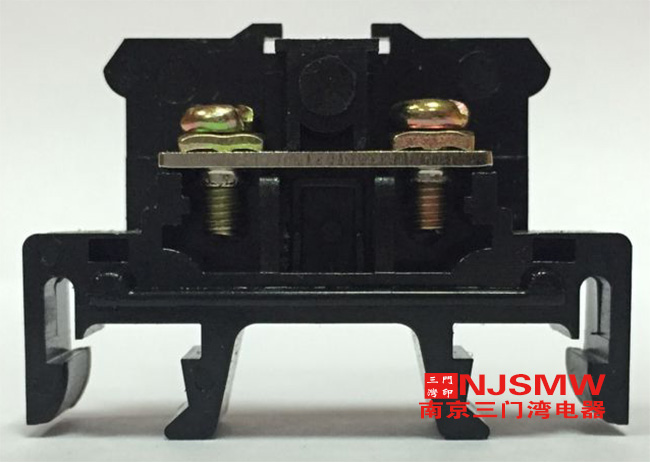

板式的連接方式，接線直觀，方便，牢固可靠。

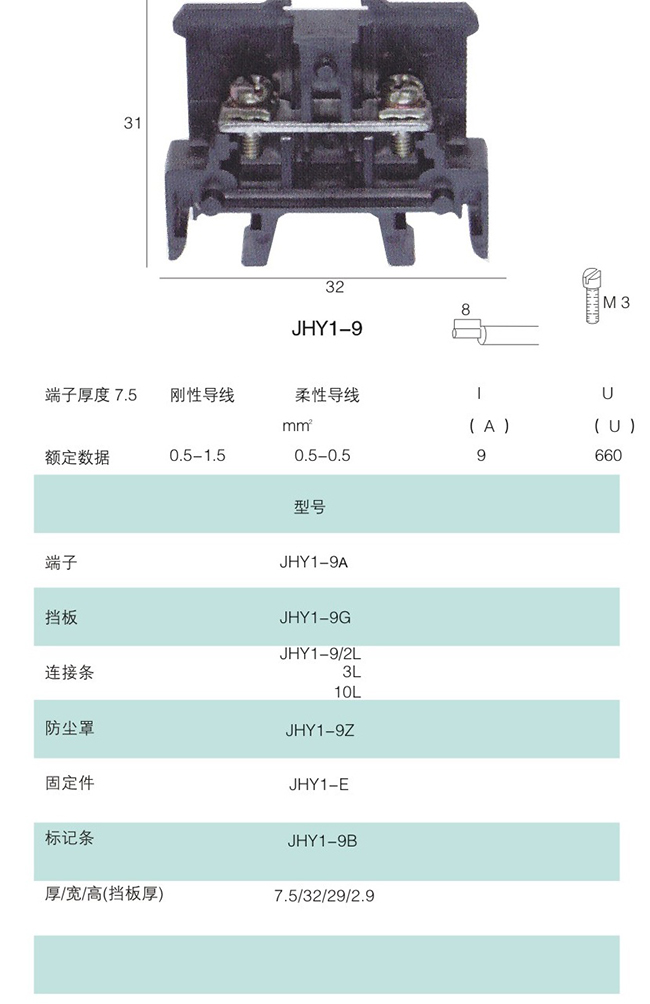

型號 | JHY1-9A |
外形尺寸 | |
寬度/厚度/高度/擋板厚度(mm) | 32/7.5/31/2.9MM |
螺釘公稱直徑(mm) | M3 |
扭距(Nm) | 0.6-0.8 |
剝線長度(mm) | 8 |
電壓(V) | 660 |
電流(A) | 9A |
導線截面(mm2) | 1.0MM |
剛性導線(mm2) | 0.5-1.5 |
柔性導線(mm2) | 0.5-1.0 |
安裝軌 | 型號 |
C45平導軌 | TH35-7.5 |
端板 | JHY1-9G |
中心式聯接件 | JHY1-9/10L |
空白標記條 | JHY1-9B |
透明防塵罩蓋 | JHY1-9Z |
